Nゲージのヨ8000カトーはテールランプが付いていません
で今回はテールと室内灯を取り付けます
工作の出来は無視してください目的はLED化の説明ですので。。
作品製作は鉄道模型先輩先生方を参考にしてください
![]() |
![]() |
まずは完成写真 ヨは店長の好きな車体です可愛らしいです。 |

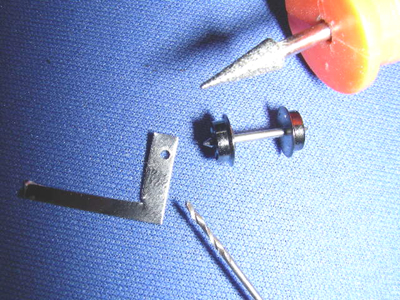

集電装置が無い為どうしようと思い考えたのが ステンレス板を整形し作る事にした 意外と簡単です。 |
![]() |
![]() |

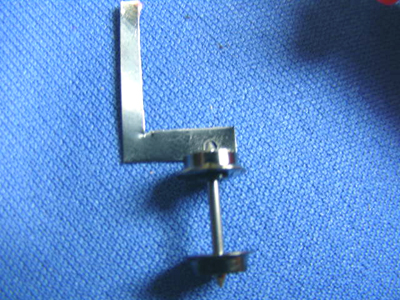

車軸にピッタリ! | 右下が集電装置 |
![]() |
![]() |

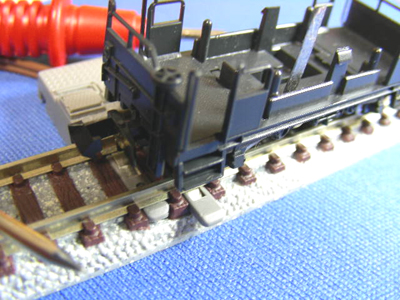

車軸から集電されているかテスターでチェック バッチリ通電しています |

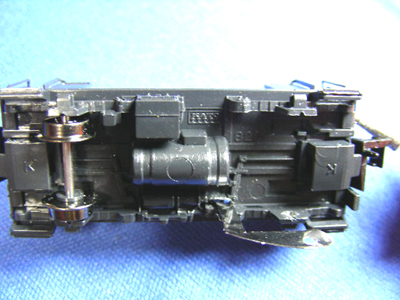

両サイド製作完了 床に小さい穴をあけステンレス板を貫通させています |
![]() |
![]() |

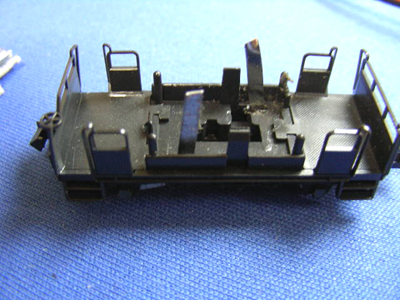

テールランプはチップか光ファイバーか悩んだ後 光ファイバー1mm径を使用することにした そのためレンズ部分予定場所に1mmの穴を開けます |

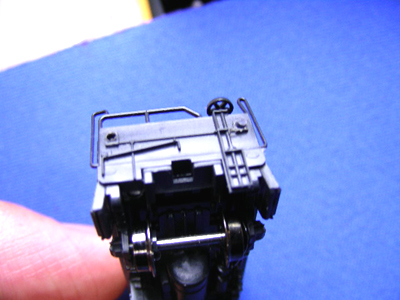

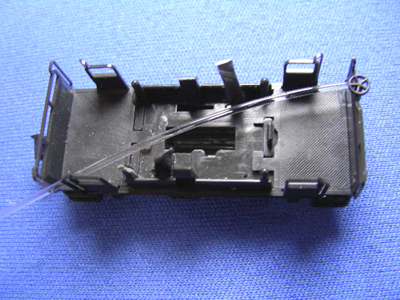

光ファイバーを通したところ。 |
![]() |
![]() |

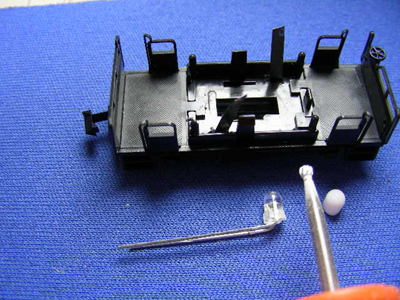

センターの金型のくぼみ部分にテール用赤色LEDを仕込む ルーターでくぼみ部分を少し広げる |

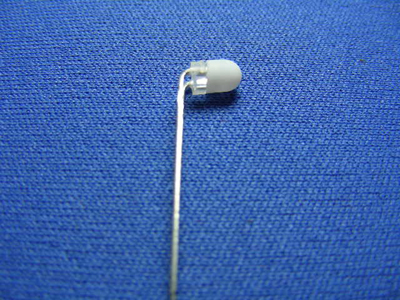

赤LEDに3mm白拡散キャップを装着 |
次のページへつづく |
