| 今回はブルーチップＬＥＤの直接配線の 説明です 半田付け初心者でも結構何とかなります これが出来れば 基板上のチップＬＥＤ改装は楽勝でしょう 皆さんもトライしてみては？ 写真ではうまく撮影できないのですが 実際は幻想的な輝きをします おすすめの個体です |
  室内蛍光灯下で撮影 |
| 用意するもの チップＬＥＤ ＣＲＤか抵抗器 １２Ｖほどの実験用電源 極細配線材（エナメル線でも良い） 極細半田こて15Ｗ（店長は30Ｗでいつも強行） あれば便利なもの みの虫クリップ2,3本程度 虫メガネ（目の悪い人は必須100円ショップでゲット） |
  左は部屋の明かりを少し落として撮影 右は蛍光灯下でアップ |

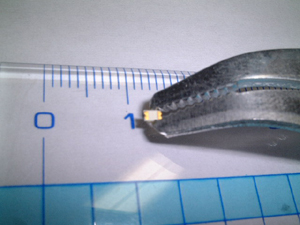

| チップは小さく軽いので 店長は半田付けアイテムのクリップで固定します あまりはさむ力の強いのはチップを破壊します |
 |

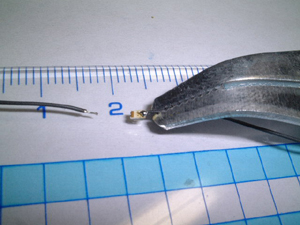

| 半田メッキをチップ、耐熱電線、両方に施し ０．５秒から１秒ほどで完了 ＬＥＤ熱には弱いので要注意 |
 |

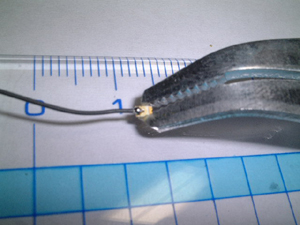

| もう片側も同じ |  |
| はい出来上がり |  |

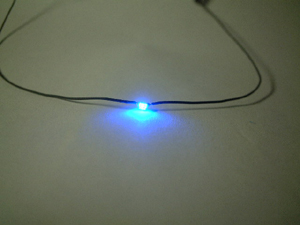

| 15ｍＡで点灯 |  |
|
