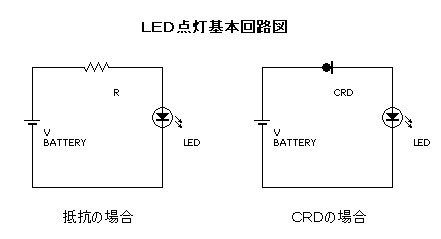

ＬＥＤ（発光ダイオード）は寿命が非常に長く輝度も安定して明るい 発光半導体ですしかし点灯するには条件がいくつかあり、 電球のようにバッテリー（電池）に直接つなげば即点灯とは行きません 下に示すように電源とＬＥＤの間に電流制限用の 抵抗器かＣＲＤ（定電流ダイオード）を組み込む必要があります この抵抗器やＣＲＤの組み込みが初心者にとって厄介な壁に なっているようです。 ＬＥＤには極性＋−があります をバッテリーの＋側に接続します。 ＬＥＤの性質を理解するととても簡単な事です 下記の回路図が基本です 抵抗器使用回路とＣＲＤ定電流ダイオード使用回路が選択可能です 直接バッテリーにつなげると破壊します そのＬＥＤの耐圧以上電圧をかけると 種類によっては大きい音ともに爆発します（何度も経験済み、、泣！） 飛び散って目にでも入ったら大変危険です 明るく点灯して徐々に暗くなりお亡くなりになるタイプが多いですが	重要なのはＬＥＤには種類により電圧、電流が異なる事です たとえばごんた屋取扱いいの5ｍｍ青色ＬＥＤは 3.6Ｖです（順電圧と言う）流せる電流は（順電流と言う）20ｍＡ（すなわち0.02Ａ） ではこの3.6Ｖ0.02Ａの青色ＬＥＤを12Ｖで光らせるにはＲ（抵抗） を何Ω（オームと読む抵抗器の単位です）にすれば良いのか計算しましょう 抵抗値の計算方法 抵抗値＝(電源電圧−順電圧)÷順電流 すなわちこのＬＥＤの場合 抵抗値＝(12Ｖ−3.6Ｖ)÷0.02Ａ（20ｍＡ） となり 抵抗値＝8.4Ｖ÷0.02Ａ つまり 抵抗値＝420 となる 抵抗の値は420Ωで良い事になるのです 抵抗器には極性はありませんのでどちらでも接続ＯＫです
	次にＣＲＤ（定電流ダイオード）使用の回路の説明です ＬＥＤ回路に使用されるＣＲＤは一般に10ｍＡと15ｍＡのタイプがあります 抵抗回路の時と同じ20ｍＡ（0.02Ａ）を流したい時は10mA２個並列使用します ややこしいので15ｍＡ１個で説明します ただバッテリーとＬＥＤの間に挿入するだけです 面倒な計算も不要です 少々の電圧変動でも明るさが一定で抵抗の様に 過剰に発熱しません（と言うフレーズですが？） 抵抗器を使用するかＣＲＤを使用するかは使用用途と好みの問題です（当店では車両には使用しません） ダイオードは極性があります 帯のマーク側をＬＥＤ＋（足の長いアノード）の接続
実際に配線した様子	点灯した様子（撮影の為ＬＥＤはかなり暗めに点灯させてます）
