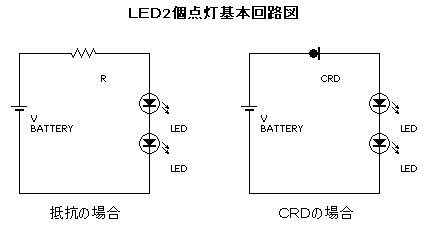

| まず抵抗値の計算です 抵抗値の計算方法 抵抗値＝電源電圧−順電圧÷順電流 抵抗値＝（12Ｖ−3.6Ｖ）÷0.02Ａ（20ｍＡ）で４２０Ωになりましたね では車のバッテリーではどうでしょう？発電機（ダイナモ）が回っているので 実際は14.4Ｖで計算します （14.4Ｖ−3.6Ｖ）÷0.02Ａ すなわち540Ωです ではＬＥＤ２個直列接続ではどうでしょう？ 3.6ＶのＬＥＤが２個ですので単純に倍にして3.6×2＝7.2Ｖ （14.4Ｖ−7.2Ｖ）÷0.02Ａ すなわち360Ωです 注意！ＬＥＤの合計Ｖ数がバッテリーの電圧を上回る事は出来ません 車のバッテリーで3.6ＶのＬＥＤなら3個直列が理想です 3個の場合の抵抗値は180Ωです 計算してみて下さい |

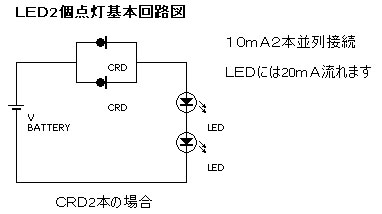

ＣＲＤの場合は先ほどの説明の通り極性に気をつけて接続するだけでＯＫです 初心者の方は面倒な抵抗の計算をしなくて済みます しかしＬＥＤに20ｍＡ流したい時（明るい）は10ｍＡを2個並列にする必要があります 少し暗くなりますが15ｍＡ一本でＬＥＤに15ｍＡ流すのもＯＫです。 注意点は帯の位置（極性）を間違えるとスルーに電圧がかかり一瞬でＬＥＤは破壊されます |
 |
 |
 |
  |
| 実際に配線した様子 | 点灯した様子 右ＣＲＤ1本 左ＣＲＤ2本（撮影の為ＬＥＤはかなり暗めに点灯させてます） |
|
